Propuesta de ejercicios prácticos, a estudiar y practicar mucho!!!!!!

Aquí les dejo un grupo de ejercicios prácticos del popular y clásico libro de Dibujo Técnico de  T. Carreras Soto, a disfrutarlos

Descarguen aquí el Libro de Dibujo de Elementos de Maquina de Carreras Soto.

Descarguen aquí el Libro Machine Drawing de K. L. Narayana.

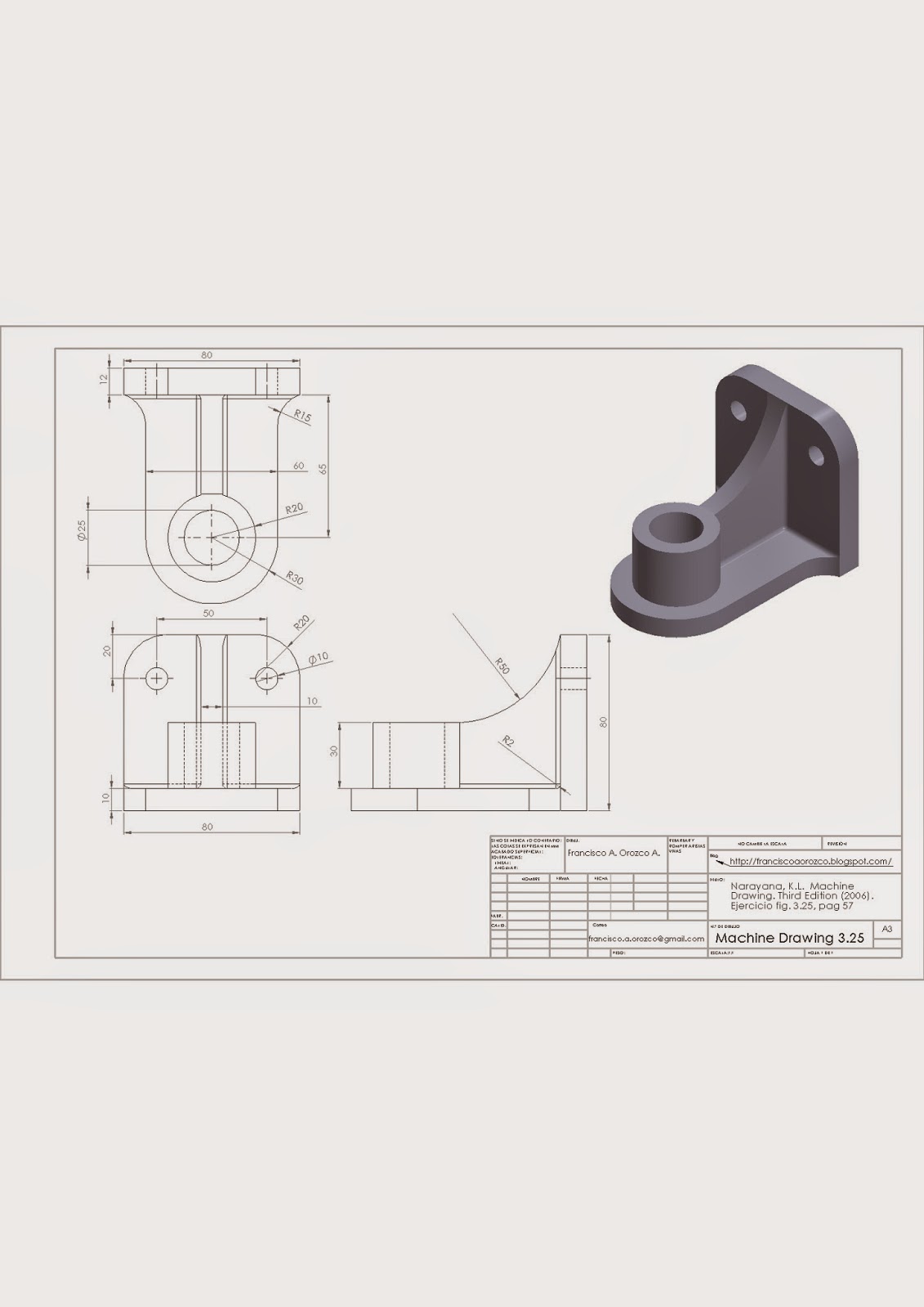

Soporte Angular, pieza mecánica en 3D

Desarrollo de una pieza mecánica en 3D, un soporte angular, espero que la realicen

Plano en Pdf de la pieza

Descarga directa del videotutorial

Ejercicio de Pieza Mecánica en 3D

Practica con una pieza mecánica con el fin de desarrollar las destrezas necesarias para el dibujo y dominio del software.

Plano de la Pieza en PDF

Descarga directa del videotutorial

Dibujo de Piezas Mecánicas en 3D, clase del día 17/10/2014

Ejercicios de dibujo de piezas mecánicas en 3D, como parte de las clases de dibujo mecánico para los estudiantes de ingeniería mecánica de la Universidad Politécnica Territorial del Estado Portuguesa, en Venezuela y  por supuesto a todos los demás interesados en el área de dibujo en 3D y Auto-cad

Plano en PDF de las piezas

Link de descarga del videotutorial completo

Clase Dibujo Mecánico 26/09/2014

En esta oportunidad se realizaron diversos ejercicios con los cuales se practicaron los comandos básicos de dibujo y edición  de entidades básicas, aquí el archivo de dibujo (dwg) con las imágenes de los ejercicios realizados y ademas el videotutorial en donde se puede apreciar la ejecución de los comandos respectivos para la construcción de las piezas propuestas.

• clase 26/09

Link de descarga

Ejercicio Evaluado 1 de Dibujo Mecánico I

Aquí les dejo la tarea propuesta, consiste en un ejercicio básico cuya realización y explicación esta en el siguiente vídeo tutorial, también se anexa el archivo de dibujo (.dwg) sobre el cual deben ustedes trabajar. Recuerden que una vez finalizado el ejercicio deben enviarlo a mi cuenta de correo siguiente: franciscoiutep@gmail.com, y tienen oportunidad hasta el próximo 18 de agosto.

Suerte y exitos

• Archivo de dibujo

Link de descarga del video
